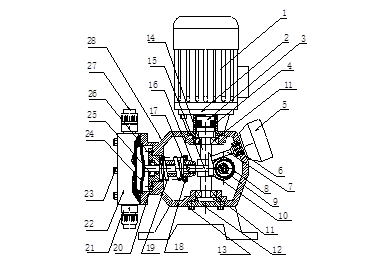

JMX系列隔膜式計量泵 裝配示意圖
|
序號 |
零件名稱 |
件數 |
|
序號 |
零件名稱 |
件數 |
|
1 |
電機 |
1 |
15 |
頂桿 |
1 |
|
|
2 |
電機座 |
1 |
16 |
導向軸套 |
1 |
|
|
3 |
電機連軸節 |
2 |
17 |
銷子 |
1 |
|
|
4 |
橡膠緩沖塊 |
1 |
18 |
彈簧座 |
1 |
|
|
5 |
調節手輪 |
1 |
19 |
彈簧 |
1 |
|
|
6 |
密封圈 |
1 |
20 |
密封圈 |
1 |
|
|
7 |
調節頂桿 |
1 |
21 |
進水閥總成 |
1 |
|
|
8 |
偏心輪軸承 |
1 |
22 |
泵頭 |
1 |
|
|
9 |
主軸 |
1 |
23 |
螺栓 |
6 |
|
|
10 |
蝸輪 |
1 |
24 |
膜片 |
1 |
|
|
11 |
軸承 |
2 |
25 |
油封 |
1 |
|
|
12 |
軸承蓋 |
1 |
26 |
油封座 |
1 |
|
|
13 |
螺絲 |
4 |
27 |
出水閥總成 |
1 |
|
|
14 |
蝸桿 |
|
28 |
泵體 |
1 |
JMX計量泵更換膜片的注意事項
第一步：先拆下泵頭連接套上面那塊透明塑料板。
第二步：用板手伸入泵頭連接套。放松鎖緊螺母。
第三步：旋下泵頭六顆螺絲，卸下泵頭，順時針旋出舊膜片。
第四步：用手轉動電機，同時觀察泵頭連接部位（指剛剛旋下膜片的頂桿處），正當頂桿吸到最里端時，停止電機的轉動。
第五步：拿起新膜片，對準頂桿處的螺紋，以逆時針的方向旋入膜片，其中旋入的程度以膜片外表面與泵頭連接套端面差1mm為準，注意是指凹進去1mm.。同時對準膜片螺紋孔與泵頭連接處的孔。
第六步：用板手伸入泵頭連接套，鎖緊螺母
第七步：裝上泵頭，并加固螺絲。
第八步：裝回泵頭連接套上面的透明塑料板。
JMX系列機械隔膜式計量泵性能參數
型號 |
流量(l/h) |
壓力(MPA) |
沖次(min-1) |
功率 |
進出口徑(DN) |
重量 |
|
JMX 80/0.6 |
80 |
0.6 |
48 |
0.37 |
DN15 |
18 |
|
JMX 120/0.5 |
120 |
0.5 |
72 |
0.37 |
DN15 |
18 |
|
JMX 160/0.7 |
160 |
0.7 |
96 |
0.37 |
DN15 |
18 |
|
JMX 240/0.5 |
240 |
0.5 |
144 |
0.55 |
DN15 |
18 |
|
JMX 360/0.4 |
360 |
0.4 |
96 |
0.55 |
DN25 |
25 |
|
JMX 450/0.4 |
450 |
0.4 |
144 |
0.55 |
DN25 |
25 |
|
JMX 560/0.3 |
560 |
0.3 |
144 |
0.55 |
DN25 |
25 |
