產品概述：
IH型單級單吸懸臂式化工離心泵是根據國際標準ISO2858進行設計的并按國際標準ISO5199/DIS制造的，其技術指標與老產品相比，效率平均提高5%左右，汽蝕余量降低了2m左右，是一種性能穩定，零部件尺寸已實現標準化的節能高效產品，是國家機械工業部確定取代老式耐腐蝕泵的產品。
產品特點：
普及性高，性能穩定，不銹鋼材質有304，316L，CD-4Mcu,904，904L，哈氏合金等密度范圍P=1.0~1.84×103kg/m3介質溫度在-20℃∽+180℃范圍之間；系統工作壓力≤1.6MPa流量3.4∽460m3/h 揚程H3.6∽132m
產品用途：
IH型泵適于化工、石油、石油化工、冶金、輕工、印染、制藥、環保、海水淡化、海上采油、造紙、食品等工業部門輸送不含固體顆粒的有機或無機化工介質、石油產品及腐蝕性的液體。

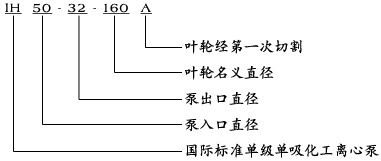

型號意義：
性能參數：
|
|
轉 速 |
流量 |
揚程 |
效率 |
功率 |
||
|
(r/min) |
m3/h |
l/s |
(m) |
(%) |
軸功率 |
電機功率 |
|
|
IH25-25-125 |
2900 |
4 |
1.11 |
20 |
45 |
0.56 |
1.1 |
|
IH25-25-160 |
2900 |
4 |
1.11 |
32 |
46 |
0.93 |
1.5 |
|
IH32-25-125 |
2900 |
5 |
1.38 |
20 |
46 |
0.93 |
1.5 |
|
IH32-25-160 |
2900 |
5 |
1.38 |
32 |
51 |
0.93 |
2.2 |
|
IH32-25-200 |
2900 |
5 |
1.38 |
50 |
60 |
2.2 |
3 |
|
IH40-32-125 |
2900 |
7 |
1.94 |
20 |
45 |
0.93 |
1.5 |
|
IH40-32-160 |
2900 |
7 |
1.94 |
32 |
48 |
0.93 |
2.2 |
|
IH40-32-200 |
2900 |
7 |
1.94 |
50 |
42 |
4.21 |
4 |
|
IH50-32-125 |
2900 |
12.5 |
3.47 |
20 |
51 |
1.33 |
2.2 |
|
1450 |
6.3 |
1.74 |
5 |
45 |
0.19 |
0.55 |
|
|
IH50-32-160 |
2900 |
12.5 |
3.47 |
32 |
46 |
2.37 |
3 |
|
1450 |
6.3 |
1.74 |
8 |
40 |
0.34 |
0.55 |
|
|
IH50-32-200 |
2900 |
12.5 |
3.47 |
50 |
39 |
4.36 |
5.5 |
|
1450 |
6.3 |
1.74 |
12.1 |
33 |
0.65 |
1.1 |
|
|
IH50-32-250 |
2900 |
12.5 |
3.47 |
80 |
33 |
8.25 |
11 |
|
1450 |
6.3 |
1.74 |
20 |
27 |
1.27 |
2.2 |
|
|
IH65-50-125 |
2900 |
25 |
6.94 |
20 |
62 |
2.2 |
3 |
|
1450 |
12.5 |
3.47 |
5 |
55 |
0.31 |
0.55 |
|
|
IH65-50-160 |
2900 |
25 |
6.94 |
32 |
57 |
3.82 |
5.5 |
|
1450 |
12.5 |
3.47 |
8 |
51 |
0.53 |
0.75 |
|
|
IH65-40-200 |
2900 |
25 |
6.94 |
50 |
52 |
6.55 |
11 |
|
1450 |
12.5 |
3.47 |
12.5 |
62 |
0.93 |
1.5 |
|
|
IH65-40-250 |
2900 |
25 |
6.94 |
80 |
46 |
11.84 |
15 |
|
1450 |
12.5 |
3.47 |
20 |
39 |
1.75 |
3 |
|
|
IH65-40-315 |
2900 |
25 |
6.94 |
125 |
39 |
21.8 |
30 |
|
1450 |
12.5 |
3.47 |
32 |
33 |
3.3 |
5.5 |
|
|
IH80-65-125 |
2900 |
50 |
13.9 |
20 |
69 |
3.95 |
5.5 |
|
1450 |
25 |
6.94 |
5 |
64 |
0.53 |
0.75 |
|
|
IH80-65-160 |
2900 |
50 |
13.9 |
32 |
67 |
6.51 |
11 |
|
1450 |
25 |
6.94 |
8 |
62 |
0.88 |
1.5 |
|
|
IH80-50-200 |
2900 |
50 |
13.9 |
50 |
63 |
10.81 |
15 |
|
1450 |
25 |
6.94 |
12.5 |
57 |
1.49 |
2.2 |
|
|
IH80-50-250 |
2900 |
50 |
13.9 |
80 |
53 |
20.57 |
30 |
|
1450 |
25 |
6.94 |
20 |
50 |
2.72 |
5.5 |
|
|
IH80-50-315 |
2900 |
50 |
13.9 |
125 |
50 |
34.1 |
45 |
|
1450 |
25 |
6.94 |
32 |
48 |
4.54 |
7.5 |
|
|
IH100-80-125 |
2900 |
100 |
27.8 |
20 |
73 |
7.47 |
11 |
|
1450 |
50 |
13.9 |
5 |
69 |
0.99 |
1.5 |
|
|
IH100-80-160 |
2900 |
100 |
27.8 |
32 |
73 |
11.9 |
15 |
|
1450 |
50 |
13.9 |
8 |
69 |
1.58 |
2.2 |
|
|
IH100-65-200 |
2900 |
100 |
27.8 |
50 |
72 |
18.92 |
22 |
|
1450 |
50 |
13.9 |
12.5 |
68 |
2.5 |
4 |
|
|
IH100-65-250 |
2900 |
100 |
27.8 |
80 |
68 |
32.06 |
37 |
|
1450 |
50 |
13.9 |
20 |
63 |
4.33 |
5.5 |
|
|
IH100-65-315 |
2900 |
100 |
27.8 |
125 |
62 |
54.94 |
75 |
|
1450 |
50 |
13.9 |
32 |
32 |
7.52 |
11 |
|
|
IH125-100-200 |
2900 |
200 |
55.6 |
50 |
77 |
35.39 |
45 |
|
1450 |
100 |
27.8 |
12.5 |
73 |
4.66 |
7.5 |
|
|
IH125-100-250 |
2900 |
200 |
55.6 |
80 |
75 |
58.13 |
75 |
|
1450 |
100 |
27.8 |
20 |
72 |
7.56 |
11 |
|
|
IH125-100-315 |
1450 |
100 |
27.8 |
31 |
65 |
13.42 |
22 |
|
IH125-100-400 |
1450 |
100 |
27.8 |
50 |
55 |
24.77 |
30 |
|
IH150-125-315 |
1450 |
200 |
55.6 |
32 |
75 |
23.25 |
30 |
|
IH150-125-400 |
1450 |
200 |
55.6 |
50 |
70 |
38.93 |
55 |
|
IH200-150-250 |
1450 |
400 |
111.1 |
20 |
79 |
27.59 |
37 |
|
IH200-150-315 |
1450 |
400 |
111.1 |
32 |
79 |
44.15 |
55 |
|
IH200-150-400 |
1450 |
400 |
111.1 |
50 |
78 |
69.87 |
90 |
